Spis treści
Jak podłączyć gniazdko z uziemieniem?
Podłączenie gniazdka z uziemieniem wymaga użycia trzech przewodów: fazowego (L), neutralnego (N) oraz uziemiającego (PE). Cały proces zaczynamy od odłączenia zasilania w obwodzie, co jest kluczowe dla zachowania bezpieczeństwa podczas pracy. Dobrze jest również skorzystać z miernika napięcia lub próbników, aby mieć pewność, że prąd jest wyłączony.
Kiedy zasilanie zostało odcięte, możemy przystąpić do podłączenia przewodów:
- Przewód fazowy łączymy z zaciskiem oznaczonym literą L,
- przewód neutralny podpinamy do zacisku N,
- uziemiający przewód, zazwyczaj w kolorze żółto-zielonym, umieszczamy w styku uziemiającym, który zazwyczaj nosi symbol uziemienia.
Waźne jest, aby wszystkie połączenia były dobrze wykonane, co pomoże uniknąć ich przypadkowego poluzowania. Po zakończeniu podłączania przewodów umieszczamy gniazdko w puszce podtynkowej i mocujemy je przy użyciu śrub dostarczonych przez producenta. Pamiętajmy, aby przestrzegać instrukcji producenta oraz norm instalacji elektrycznych, co zagwarantuje najwyższy poziom bezpieczeństwa.
Na koniec, po zakończeniu montażu, włączamy zasilanie i testujemy gniazdko, aby upewnić się, że działa prawidłowo.
Dlaczego uziemienie jest ważne dla bezpieczeństwa?
Uziemienie odgrywa kluczową rolę w zapewnieniu bezpieczeństwa instalacji elektrycznych. Jego podstawowym zadaniem jest odprowadzanie nadmiaru prądu do ziemi w przypadku awarii, co z kolei chroni przed niebezpieczeństwem porażenia prądem.
Gniazdka wyposażone w styk uziemiający stanowią istotny element w systemie ochrony przed porażeniem, zwłaszcza w nowoczesnych instalacjach, w których wiele urządzeń ma metalowe obudowy. Staranny montaż uziemienia znacząco obniża ryzyko wystąpienia zwarć, które mogą prowadzić do groźnych sytuacji, takich jak:
- pożary,
- uszkodzenia wyposażenia.
Uziemienie, powszechnie znane jako przewód ochronny (PE), działa jak dodatkowa warstwa zabezpieczeń, aktywując się w momencie, gdy urządzenie nie funkcjonuje prawidłowo. Podczas instalacji gniazdek z uziemieniem ważne jest przestrzeganie obowiązujących norm oraz porad profesjonalistów, co gwarantuje maksymalne bezpieczeństwo i komfort użytkowania sprzętu elektrycznego.
Dobrze zaprojektowane uziemienie nie tylko chroni użytkowników, ale również przedłuża trwałość urządzeń elektrycznych, co sprawia, że staje się ono niezbędnym elementem każdej instalacji. Warto zainwestować w odpowiednie systemy uziemienia, ponieważ ich koszt jest stosunkowo niski w porównaniu do potencjalnych konsekwencji braku ochrony.
Jak działa uziemienie gniazdka?
Uziemienie gniazdka pełni ważną rolę w odprowadzaniu prądu upływowego do ziemi, co znacząco obniża ryzyko porażenia prądem, zwłaszcza w sytuacjach, gdy urządzenie ulegnie uszkodzeniu. Kluczowym składnikiem tego systemu jest przewód uziemiający, zazwyczaj oznaczony kolorami żółto-zielonymi, który łączy się z bolcem uziemiającym w gniazdku.
W przypadku wystąpienia awarii, system uziemienia aktywuje automatyczne zabezpieczenia, takie jak:
- wyłączniki różnicowoprądowe,
- które działają błyskawicznie,
- odcinając zasilanie w obwodzie,
- co zapobiega poważnym konsekwencjom, np. porażeniom prądem czy pożarom.
Kiedy dojdzie do zwarcia, skuteczny system uziemienia chroni zarówno użytkowników, jak i ich sprzęt elektryczny. Instalacje, które są właściwie uziemione, zapewniają znacznie wyższy poziom bezpieczeństwa, co czyni je niezbędnym elementem nowoczesnych systemów elektrycznych. Co więcej, odpowiednie uziemienie przyczynia się także do dłuższej żywotności urządzeń elektrycznych, co podkreśla jego niezwykłą istotność w każdej instalacji. Przestrzeganie obowiązujących norm instalacyjnych dodatkowo zwiększa poziom bezpieczeństwa.
Jakie są zalety przewodu uziemiającego?
Przewód uziemiający (PE) odgrywa niezwykle ważną rolę w zapewnieniu bezpieczeństwa osób korzystających z urządzeń elektrycznych. Jego podstawowym zadaniem jest kierowanie prądu upływowego bezpośrednio do ziemi podczas sytuacji awaryjnych. Dzięki temu mechanizmowi użytkownicy są chronieni przed porażeniem prądem, zwłaszcza w przypadku, gdy obudowa urządzenia staje się naładowana.
W momencie zwarcia system uziemienia automatycznie przerywa zasilanie w obwodzie, co w znaczący sposób redukuje ryzyko wystąpienia pożarów oraz uszkodzeń instalacji elektrycznych. Właściwie zaprojektowane uziemienie wspiera dodatkowo ochronę przed porażeniem, co ma kluczowe znaczenie w nowoczesnych technologiach, szczególnie tych z metalowymi obudowami.
Wprowadzenie przewodu uziemiającego w ramach modernizacji instalacji elektrycznej nie tylko zwiększa bezpieczeństwo użytkowników, ale także wydłuża żywotność sprzętu. Dlatego też jego obecność w każdej instalacji jest absolutnie niezbędna.
Koszty związane z implementacją uziemienia pozostają minimalne, zwłaszcza w porównaniu do poważnych konsekwencji, jakie mogą nastąpić w przypadku braku odpowiednich zabezpieczeń. Co więcej, uziemienie powinno być zgodne z aktualnymi normami i standardami, co dodatkowo podnosi poziom bezpieczeństwa w całym systemie.
Czym różni się gniazdko z uziemieniem od gniazdka bez uziemienia?
Gniazdko z uziemieniem różni się od swojego odpowiednika pozbawionego tego elementu zarówno konstrukcją, jak i funkcją ochronną. Wyposażone jest w specjalny bolec oraz styk uziemiający, do którego podłącza się przewód ochronny (PE). To zabezpieczenie odgrywa kluczową rolę, gdyż odprowadza nadmiar prądu w sytuacji awarii, co znacznie obniża ryzyko porażenia prądem oraz uszkodzenia urządzeń elektronicznych.
W przeciwieństwie do tego, gniazdko bez uziemienia nie ma ani bolca, ani styku uziemiającego, co stawia użytkowników w obliczu >większego niebezpieczeństwa, zwłaszcza podczas awarii sprzętu. W przeszłości gniazdka bez uziemienia były powszechnie stosowane w starszych instalacjach elektrycznych, które nie przewidywały takiego rozwiązania. Dziś jednak gniazdka z uziemieniem to standardowy wybór. Brak ich w nowych instalacjach to już prawdziwa rzadkość.
Warto zatem modernizując instalację elektryczną, wymieniać starsze gniazdka na te z uziemieniem, ponieważ znacząco podnosi to poziom bezpieczeństwa. Uziemienie w budynkach, zarówno mieszkalnych, jak i przemysłowych, znacząco zwiększa ochronę przed zagrożeniami, takimi jak porażenie prądem i awarie elektryczne.

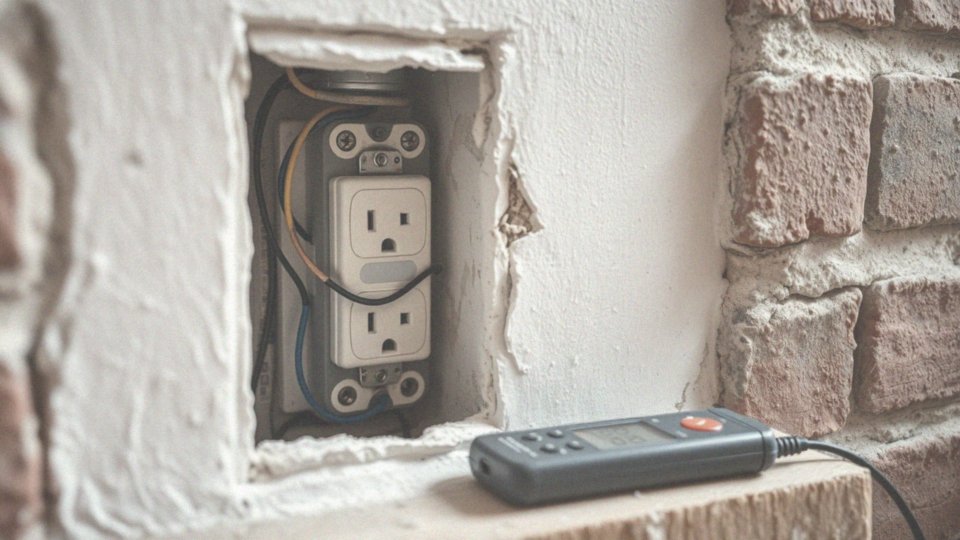

Jakie są etapy podłączenia gniazdka elektrycznego?
Podłączenie gniazdka elektrycznego to proces, który składa się z kilku istotnych kroków. Każdy z nich ma na celu zapewnienie zarówno bezpieczeństwa, jak i prawidłowego działania całej instalacji. Oto etapy, które należy wykonać:
- wyłączenie zasilania w danym obwodzie – to kluczowy punkt, który chroni nas przed ewentualnym porażeniem prądem,
- użycie miernika napięcia, co pozwoli nam upewnić się, że w instalacji nie ma aktywnego napięcia,
- przygotowanie przewodów elektrycznych – należy zdjąć izolację z końcówek, aby móc je prawidłowo podłączyć,
- przygotowanie trzech rodzajów przewodów: fazowego (L), neutralnego (N) oraz uziemiającego (PE),
- łączenie przewodów: przewód fazowy z zaciskiem L, neutralny z zaciskiem N, a przewód uziemiający w odpowiednim styku,
- sprawdzenie solidności połączeń, aby uniknąć ich późniejszego poluzowania,
- montaż gniazdka w puszce podtynkowej oraz założenie ramki,
- przywrócenie zasilania i testowanie gniazdka, aby upewnić się, że działa poprawnie.
Zawsze pamiętajmy o przestrzeganiu zaleceń producenta oraz ogólnych norm dotyczących instalacji elektrycznych, co zapewni maksymalne bezpieczeństwo i funkcjonalność.
Jakie zasady bezpieczeństwa należy przestrzegać przy podłączaniu gniazdka z uziemieniem?
Podczas podłączania gniazdka z uziemieniem ważne jest przestrzeganie kilku kluczowych zasad bezpieczeństwa, które mają na celu zredukowanie ryzyka porażenia prądem oraz innych problemów związanych z elektrycznością. Poniżej przedstawiamy istotne kroki:
- wyłącz zasilanie w obwodzie, który zamierzamy modyfikować,
- skorzystaj z miernika lub próbników napięcia, aby upewnić się, że przewody nie są podłączone do źródła prądu,
- używaj narzędzi izolowanych, co dodatkowo zabezpiecza przed przypadkowym kontaktem z prądem,
- zamontuj przewód fazowy przy zacisku L, neutralny przy N, a uziemiający przy styku PE,
- zapewnij dobre przymocowanie wszystkich przewodów, co zminimalizuje ryzyko luźnego połączenia.
Należy unikać dotykania odsłoniętych przewodów oraz instalacji, gdy zasilanie pozostaje włączone. Po zakończeniu prac warto sprawdzić, czy gniazdko funkcjonuje prawidłowo, a także regularnie oceniać jego stan techniczny. Również istotne jest przestrzeganie Rozporządzenia Ministra Infrastruktury oraz innych norm dotyczących instalacji elektrycznych, co ma kluczowe znaczenie dla bezpieczeństwa wszystkich użytkowników. W przypadku jakichkolwiek wątpliwości dobrze jest skonsultować się z wykwalifikowanym elektrykiem, co może pomóc uniknąć wielu potencjalnych zagrożeń.

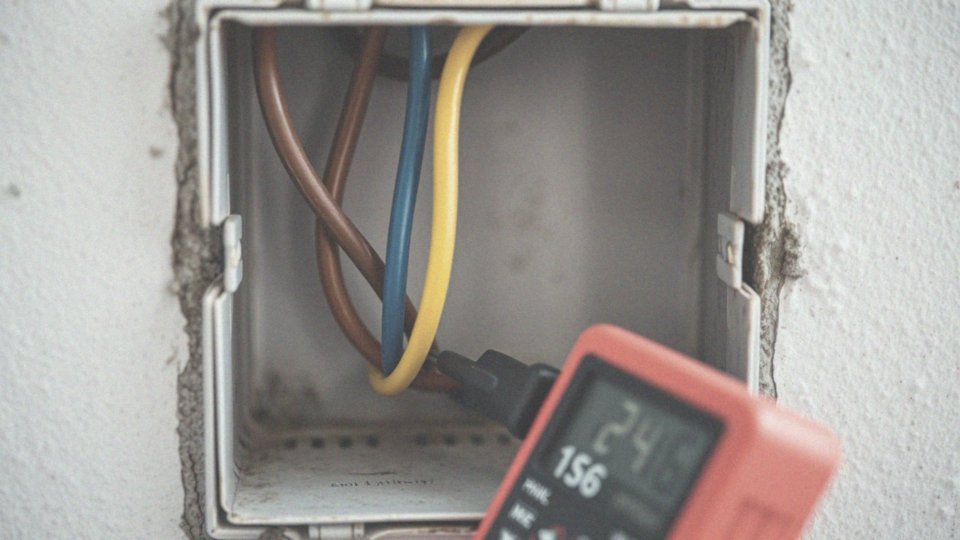

Jak rozpoznać odpowiednie przewody do podłączenia gniazdka?
Aby zapewnić bezpieczeństwo instalacji elektrycznych, niezwykle ważne jest prawidłowe rozpoznawanie przewodów, które podłączamy do gniazdka. W tym kontekście trzeba zwrócić szczególną uwagę na trzy kluczowe przewody:
- fazowy, zazwyczaj w kolorze brązowym lub czarnym,
- neutralny, który jest niebieski,
- uziemiający, oznaczony żółto-zielonym kolorem.
Użycie próbników napięcia jest istotnym krokiem, który pozwala na identyfikację przewodu fazowego, zwłaszcza zanim przystąpimy do jakichkolwiek prac. Dodatkowo, zaleca się dokładne sprawdzenie stanu izolacji przewodów, co pozwala upewnić się, że nie występują żadne uszkodzenia. Właściwe zidentyfikowanie przewodów oraz zrozumienie schematu ich połączenia stanowi fundament dla bezpiecznej instalacji. Solidne i prawidłowe połączenia przewodów mają kluczowe znaczenie dla sprawnego użytkowania gniazdka. Dzięki temu znacznie ograniczamy ryzyko awarii oraz innych zagrożeń związanych z elektrycznością. Starannie wykonana instalacja nie tylko zapewnia odpowiednie działanie gniazdka, ale także skutecznie chroni użytkowników przed ryzykiem porażenia prądem.
Co to jest przewód fazowy i jak go podłączyć?
Przewód fazowy (L) to kluczowy element w każdej instalacji elektrycznej, odpowiadający za przewodzenie prądu pod napięciem. Zwykle można go spotkać w kolorze brązowym lub czarnym. Przed przystąpieniem do podłączenia, niezbędne jest wyłączenie zasilania, aby zapewnić sobie bezpieczeństwo. W tym kontekście próbniki napięcia odgrywają istotną rolę.
- Przewód fazowy powinien być podłączony do zacisku oznaczonego literą L w gniazdku,
- błędne podłączenie grozi poważnymi konsekwencjami, takimi jak porażenie prądem czy zwarcie,
- konieczne jest zachowanie szczególnej ostrożności,
- izolacja przewodów musi być nienaruszona, co jest istotne dla gwarancji bezpieczeństwa,
- podczas montażu przewód fazowy powinien być solidnie przymocowany.
Po zakończeniu prac, zawsze warto przeprowadzić test instalacji, by upewnić się, że wszystko działa jak należy. Normy dotyczące instalacji elektrycznych akcentują, że przewód fazowy powinien być odpowiednio oznaczony, co minimalizuje ryzyko pomyłek podczas montażu. Uporządkowanie miejsca pracy oraz przestrzeganie zasad bezpieczeństwa są fundamentami, które pomagają unikać awarii elektrycznych i chronić użytkowników przed niebezpieczeństwami związanymi z niewłaściwym podłączeniem gniazdka.
Co to jest przewód neutralny i do czego służy?
Przewód neutralny, znany pod oznaczeniem N, pełni niezwykle istotną funkcję w systemach elektrycznych. Jego głównym zadaniem jest zamykanie obwodu oraz kierowanie prądu z powrotem do źródła zasilania. Charakteryzuje się niebieską izolacją i musi być prawidłowo podłączony do gniazdka. W idealnych warunkach przewód ten nie powinien być napięty, co czyni go względnie bezpiecznym w użyciu, choć zawsze wskazana jest ostrożność.
Nie można zapominać o jego roli w równoważeniu obciążeń w systemie. Niewłaściwe podłączenie może skutkować:
- dysfunkcją urządzeń elektrycznych,
- uszkodzeniem urządzeń.
W przeszłości wykorzystywano metodę zerowania, polegającą na łączeniu przewodu neutralnego z uziemieniem, jednak obecnie nie jest ona polecana ze względu na związane z nią ryzyka. Dlatego tak ważne jest, aby przewód neutralny był podłączony we właściwy sposób, co zapewnia zarówno efektywność, jak i bezpieczeństwo całego obwodu. Jeśli masz jakieś wątpliwości dotyczące identyfikacji przewodów, najlepiej skonsultować się z elektrykiem. W skrócie, przewód neutralny ma kluczowe znaczenie dla bezpieczeństwa oraz efektywności instalacji elektrycznej, znacznie redukując ryzyko wystąpienia awarii i zagrożeń dla użytkowników.
Jak poprawnie podłączyć przewód ochronny do styku uziemiającego?
Podłączenie przewodu ochronnego (PE) do styku uziemiającego w gniazdku to istotny aspekt, który ma wpływ na bezpieczeństwo całej instalacji elektrycznej. Ten przewód, charakteryzujący się żółto-zieloną izolacją, powinien być solidnie przymocowany do oznaczonego symbolu uziemienia.
Zanim przystąpimy do pracy, niezwykle ważne jest, aby:
- odciąć zasilanie w obwodzie, co znacząco ogranicza ryzyko porażenia prądem,
- upewnić się, że zarówno styk uziemiający, jak i przewód są w nienagannym stanie, bez widocznych uszkodzeń,
- mocno zamontować przewód w styku, aby uniknąć ewentualnego wypadnięcia.
Po zakończeniu instalacji dobrze jest jeszcze raz sprawdzić wszystkie połączenia. Prawidłowe podłączenie przewodu ochronnego nie tylko zapewnia dodatkową ochronę przed porażeniem prądem w przypadku awarii, ale także znacząco wpływa na bezpieczeństwo użytkowników oraz na właściwe funkcjonowanie sprzętu elektrycznego.
Jakie są skutki niewłaściwego podłączenia gniazdka elektrycznego?
Niewłaściwe podłączenie gniazdka elektrycznego może prowadzić do niebezpiecznych sytuacji. Na przykład, zamiana przewodu fazowego z neutralnym może sprawić, że obudowa urządzenia stanie się naładowana. To zwiększa ryzyko porażenia prądem. Niestety, co roku dochodzi do wypadków z powodu błędów w instalacji elektrycznej, które często kończą się poważnymi awariami, a w skrajnych przypadkach – pożarami.
Brak uziemienia lub niewłaściwe podłączenie przewodu uziemiającego pozbawia użytkowników kluczowej ochrony przed porażeniem. Gdy urządzenie traci izolację, konsekwencje mogą być dramatyczne, a takie zjawiska są potwierdzone przez badania instytucji zajmujących się bezpieczeństwem elektrycznym. Dlatego odpowiednia izolacja przewodów jest niezwykle istotna dla zapewnienia bezpieczeństwa podczas korzystania z urządzeń.
Dodatkowo, błędne połączenia mogą prowadzić do zwarć oraz uszkodzeń instalacji elektrycznych, co nie tylko pociąga za sobą straty materialne, ale także zagraża zdrowiu mieszkańców. Aby zminimalizować to ryzyko, kluczowe jest przestrzeganie zasad prawidłowej instalacji oraz dostosowywanie się do aktualnych norm dotyczących instalacji elektrycznych.
Użycie uszkodzonych lub niskiej jakości przewodów oraz brak uziemienia poważnie obniża bezpieczeństwo całego systemu. Dlatego warto zainwestować w wysokiej jakości materiały oraz skorzystać z usług wykwalifikowanych specjalistów. Dzięki tym krokom możemy zapewnić maksymalne bezpieczeństwo i funkcjonalność instalacji elektrycznej w naszych budynkach.

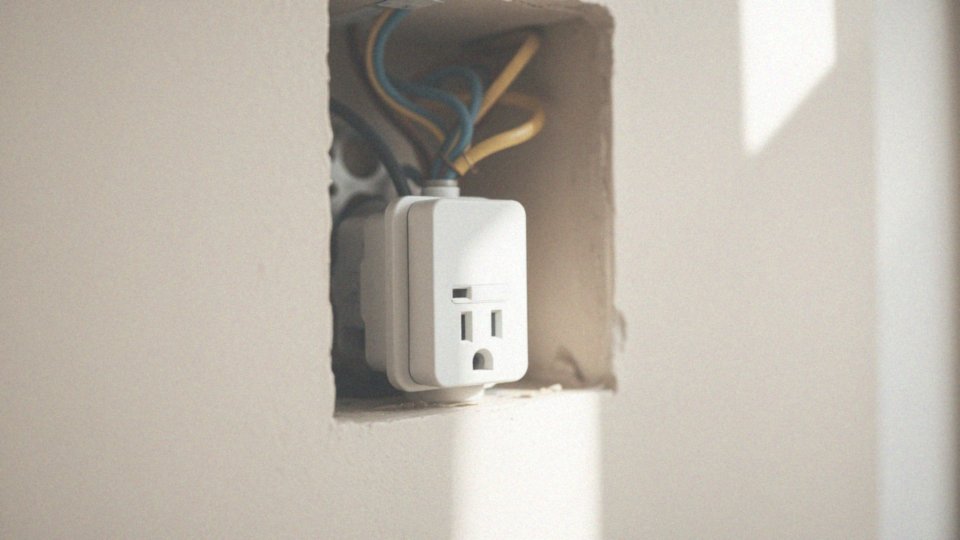

Jakie normy obowiązują przy instalacji gniazdek elektrycznych?
Podczas instalacji gniazdek elektrycznych istotne jest przestrzeganie szeregu norm, które zapewniają bezpieczeństwo ich użytkowników oraz właściwe praktyki montażowe. Kluczowym dokumentem w tej kwestii jest Rozporządzenie Ministra Infrastruktury, które określa zasady dotyczące instalacji elektrycznych w budynkach. Ponadto, ważne są również krajowe standardy, jak chociażby PN-HD 60364, które są zharmonizowane z europejskimi regulacjami. Wymogi te definiują zasady dotyczące:
- bezpieczeństwa,
- wykorzystywanych materiałów,
- prowadzenia przewodów,
- systemu uziemienia.
Na przykład, zgodnie z tymi normami, gniazdka muszą być podłączane do uziemienia, co jest kluczowym elementem ochrony przed porażeniem prądem. Uziemienie działa jako mechanizm odprowadzający nadmiar prądu do ziemi w przypadku awarii, co znacząco zmniejsza ryzyko porażenia. Nie można zapominać, że wszystkie instalacje elektryczne muszą spełniać aktualnie obowiązujące przepisy. Wymaga to użycia odpowiednich materiałów oraz zastosowania właściwych technik. Ważne jest także, aby osoby, które dokonują takich instalacji, były certyfikowanymi elektrykami, co zapewnia zgodność z obowiązującymi normami. Dbałość o te zasady nie tylko zwiększa bezpieczeństwo, ale również minimalizuje ryzyko wystąpienia awarii elektrycznych, które mogą prowadzić do niebezpiecznych sytuacji, takich jak pożary czy szkody w sprzęcie.
